Перед вами находится тактильная мнемосхема, которая поможет вам правильно сориентироваться на объекте. На ней размещены безопасные пути движения к определенным помещениям, а также к зонам получения услуг.
Мнемосхема выполнена рельефно-графическим способом с применением системы Брайля.
В верхней части мнемосхемы располагается наименование объекта. В центральной части располагается тактильный план объекта.

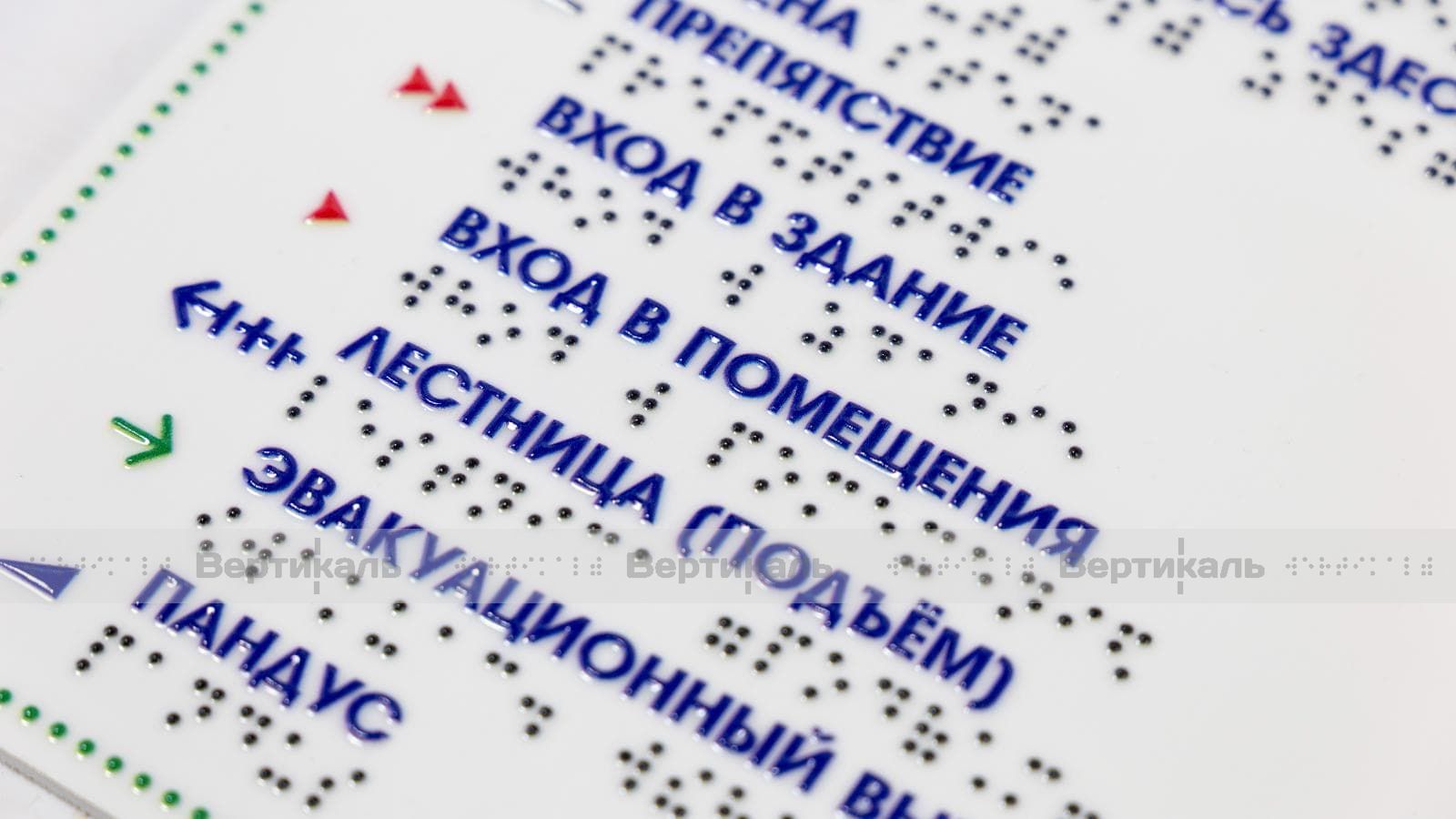

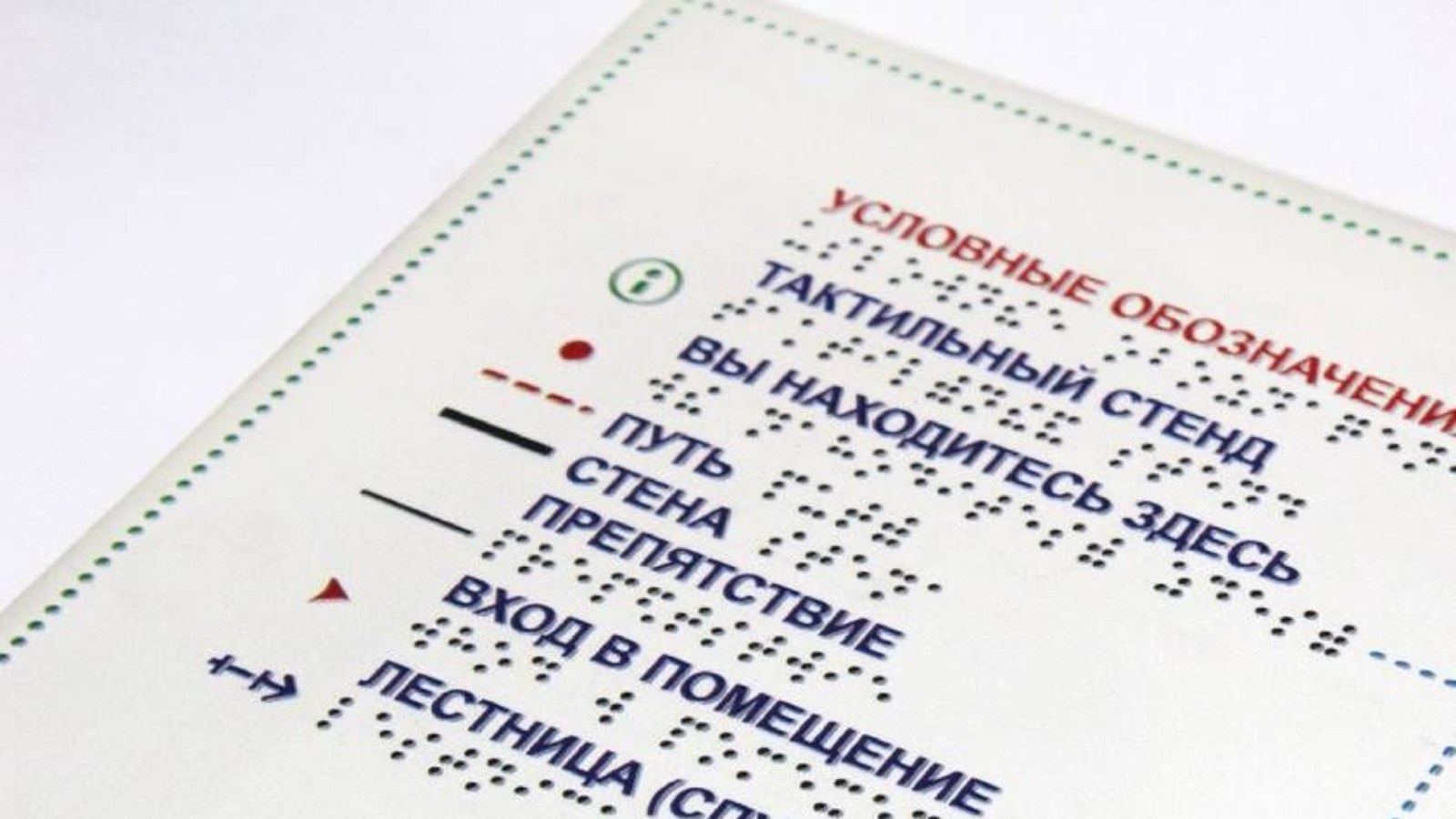

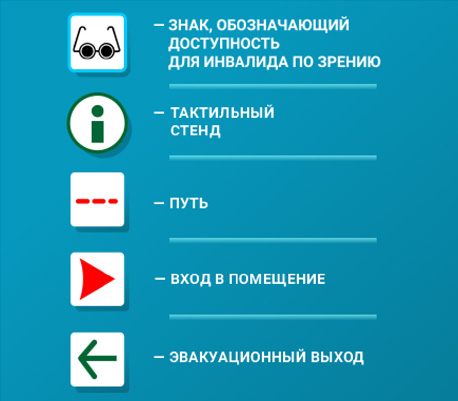

Легенда

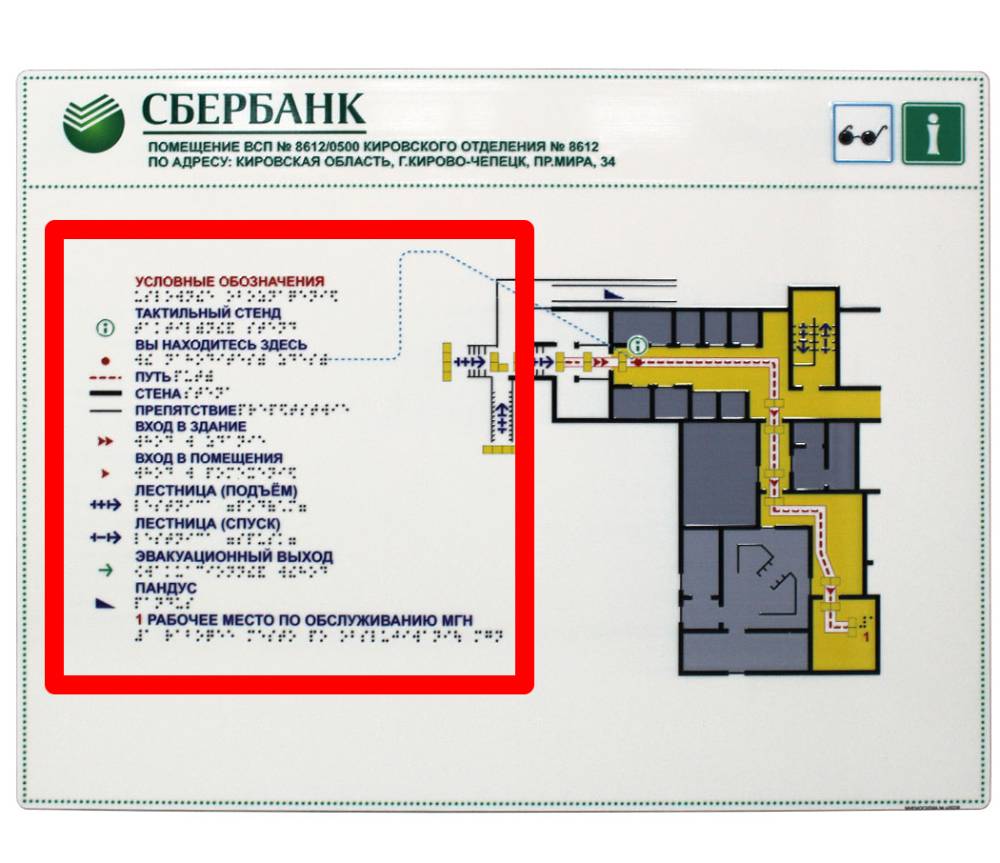

В левой или нижней части плана размещаются условные обозначения или легенда.
Легенда даёт пояснения каждому символу, указанному на плане.
«Вы здесь»
Первым символом сверху является самый крупный знак «Вы здесь», который на карте соединяется точечной линией с вашим фактическим местоположением. Знак «Вы здесь» обозначается кругом, внутри которого расположена тактильная английская буква i с точкой.
Путь движения
Пунктирные линии обозначают ваш путь движения в помещении. Конец каждого пути движения обозначается стрелкой в виде треугольника. Это значит, что вы находитесь перед входом в конкретное помещение.
Главный вход
Главный вход в здание обозначается двойной стрелкой в виде треугольников.
Пандусы
Пандус обозначается треугольником с острым углом, который указывает направление спуска.
Лестница
Лестница обозначается сплошной линией с тремя насечками и стрелкой, где стрелка указывает направление подъёма.
Эвакуационные выходы
Эвакуационный выход обозначается сплошной линией с широкой стрелкой, которая указывает направление выхода.
Стены
Толстые сплошные линии обозначают стены.
Лифты
Лифт обозначается с помощью двух букв — ЛФ, написанных азбукой Брайля.
Туалеты
Туалет для посетителей обозначается с помощью двух букв — ТТ или ТИ, написанных азбукой Брайля. Различие между обозначениями заключается в том, что ТТ - это туалет для всех посетителей, а ТИ - это туалет для людей с инвалидностью.
Проёмы и другие препятствия
Тонкие сплошные линии обозначают двери, проёмы и другие препятствия.
Зона целевого назначения
Кабинет, отдельное помещение или зона объекта обозначается отдельным тактильным знаком. Чаще всего это конкретный тактильный номер, продублированный азбукой Брайля.
Ориентироваться с помощью тактильной мнемосхемы несложно, так как ее устанавливают в месте начала движения (например, на входе в здание) с правой стороны, учитывая удобную для использования слабовидящим или незрячим человеком высоту, равную 1,2-1,6 м от уровня пола.

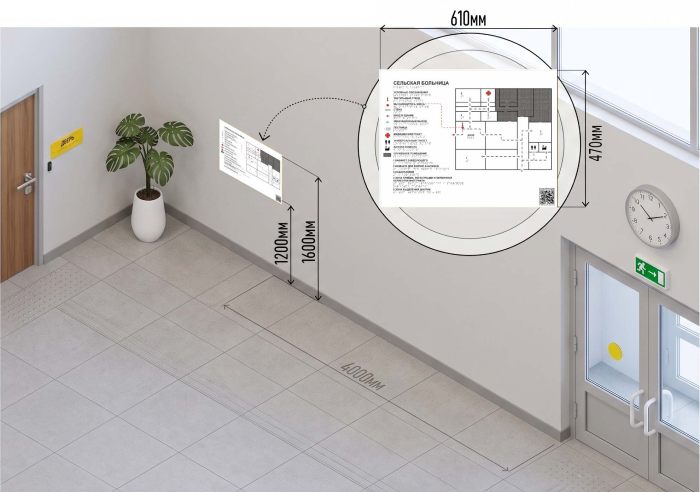

Пример размещения тактильных мнемосхем

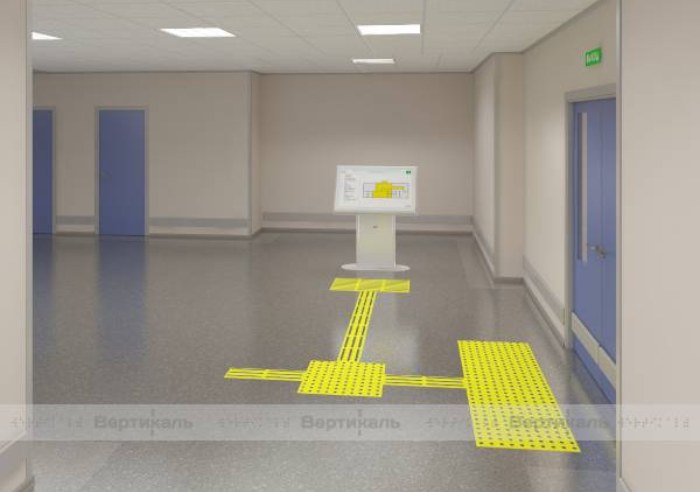

Согласно СП 59.13330.2020, мнемосхему необходимо устанавливать в вестибюле справа по ходу движения от 2 до 4 метров от входа. Саму табличку следует размещать на высоте от 1,2 до 1,6 метра от уровня пола, располагая её вертикально или с наклоном, что гораздо удобнее для считывания информации незрячими людьми.
Ситуационная помощь при использовании мнемосхемы
Принимая во внимание то, что существует вероятность необходимости оказания дополнительной ситуационной помощи людям с инвалидностью по зрению, в тактильную мнемосхему интегрируется кнопка вызова персонала.
В случае, если человек не может самостоятельно сориентироваться в пространстве, то при нажатии на кнопку вызова мнемосхемы ему будет предоставлена помощь в лице сотрудника учреждения.
Уход за тактильной мнемосхемой
Тактильная мнемосхема изготавливается из материалов, устойчивых к обработке поверхности изделия мыльными растворами и дезинфицирующими средствами. Но не следует мыть тифлотехническое средство агрессивными чистящими веществами, чтобы не поцарапать поверхность частицами абразивного материала.
Инструкция по использованию тактильной мнемосхемы

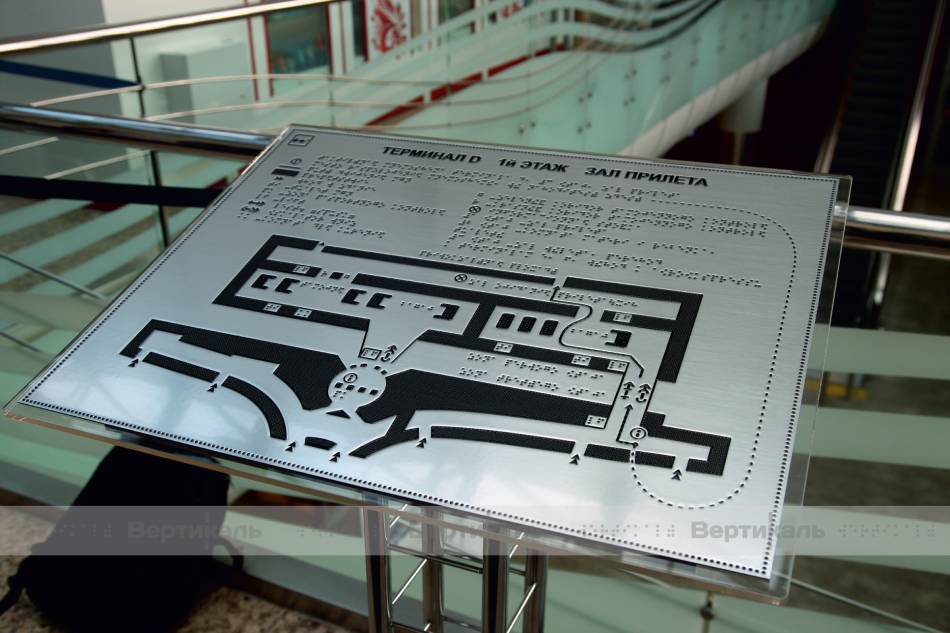

Тактильная мнемосхема — это специальная рельефная карта пространства с применением плоскопечатного шрифта и шрифта по системе Брайля. Изделие помогает людям с ограничениями по зрению ориентироваться в помещении или на территории какого-либо социального объекта без посторонней помощи.
Из чего состоит мнемосхема?
Тактильная мнемосхема состоит из основания — рельефного плана помещения, стойки (или креплений к стене) и кнопки вызова персонала.

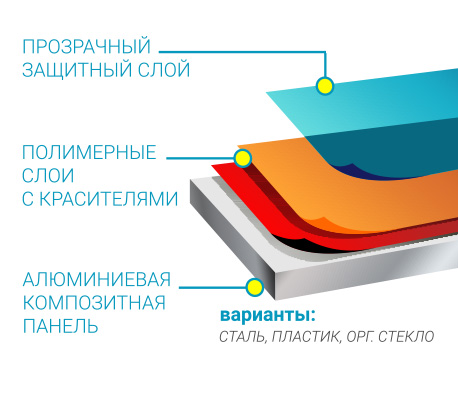

Основание тактильной мнемосхемы выполняется из алюминиевой композитной панели, стали, пластика или органического стекла.
Затем на поверхность выбранного основания последовательно наносятся полимерные слои с красителями, отверждаемыми посредством ультрафиолетового излучения.
Далее следует прозрачный защитный слой толщиной не менее 0,25 микрон.

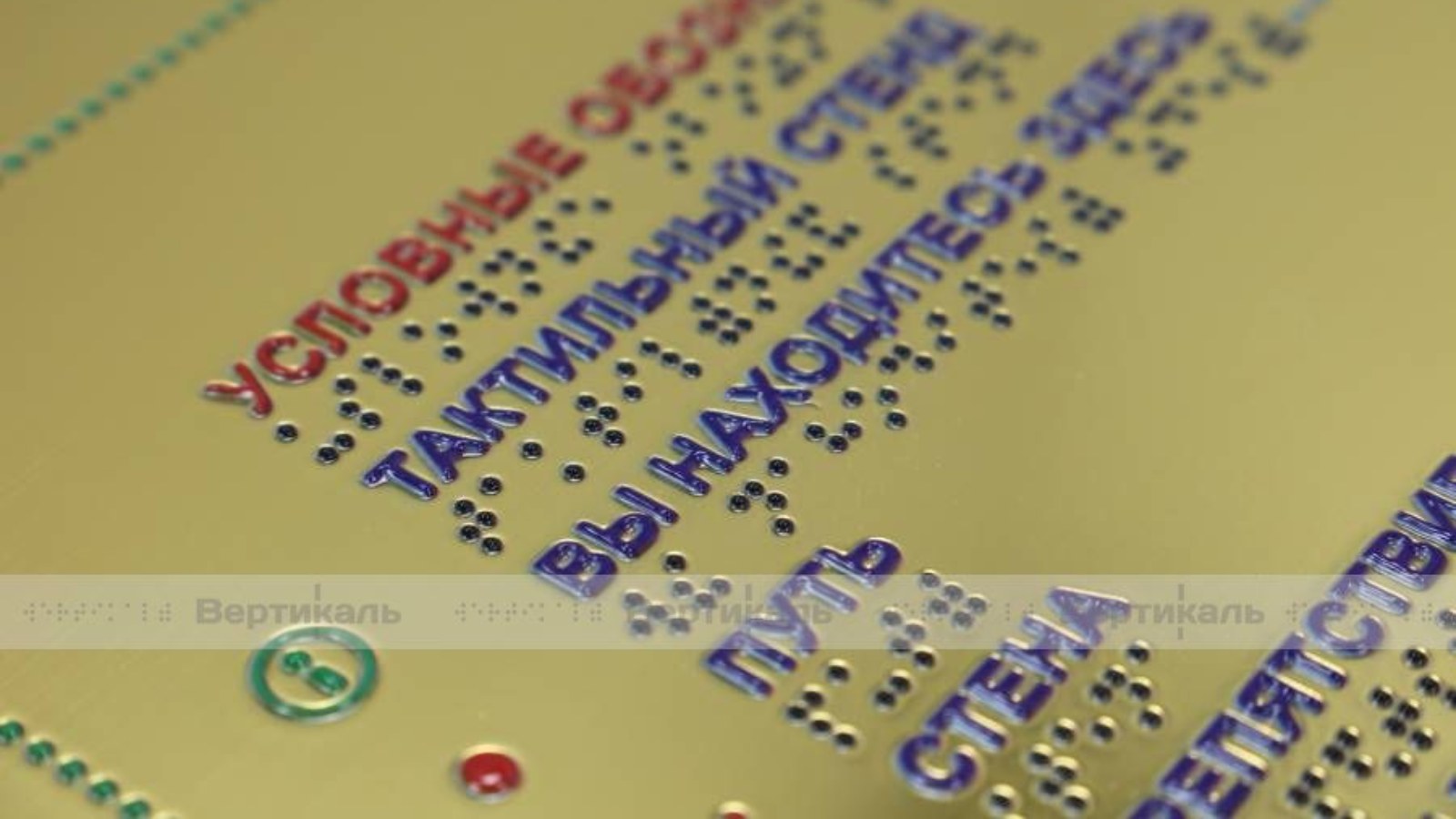

Вне зависимости от общественного заведения, в котором планируется установка тактильного изделия, его рельефная поверхность содержит плоскопечатный шрифт и дублируется с помощью шрифта по системе Брайля.
Как пользоваться тактильной мнемосхемой?
Тактильная мнемосхема предназначается для передачи информации об объекте или сооружении, доступной для восприятия слабовидящими и тотально незрячими людьми, которые владеют или не владеют техникой чтения по системе Брайля.
Изделие предоставляет полную информацию об объекте, оказываемых услугах и зонах их расположения. Являясь тактильной схемой навигации, вся рельефно-графическая информация мнемосхемы предоставляется прямо пропорционально фактическому расположению объектов в пространстве.

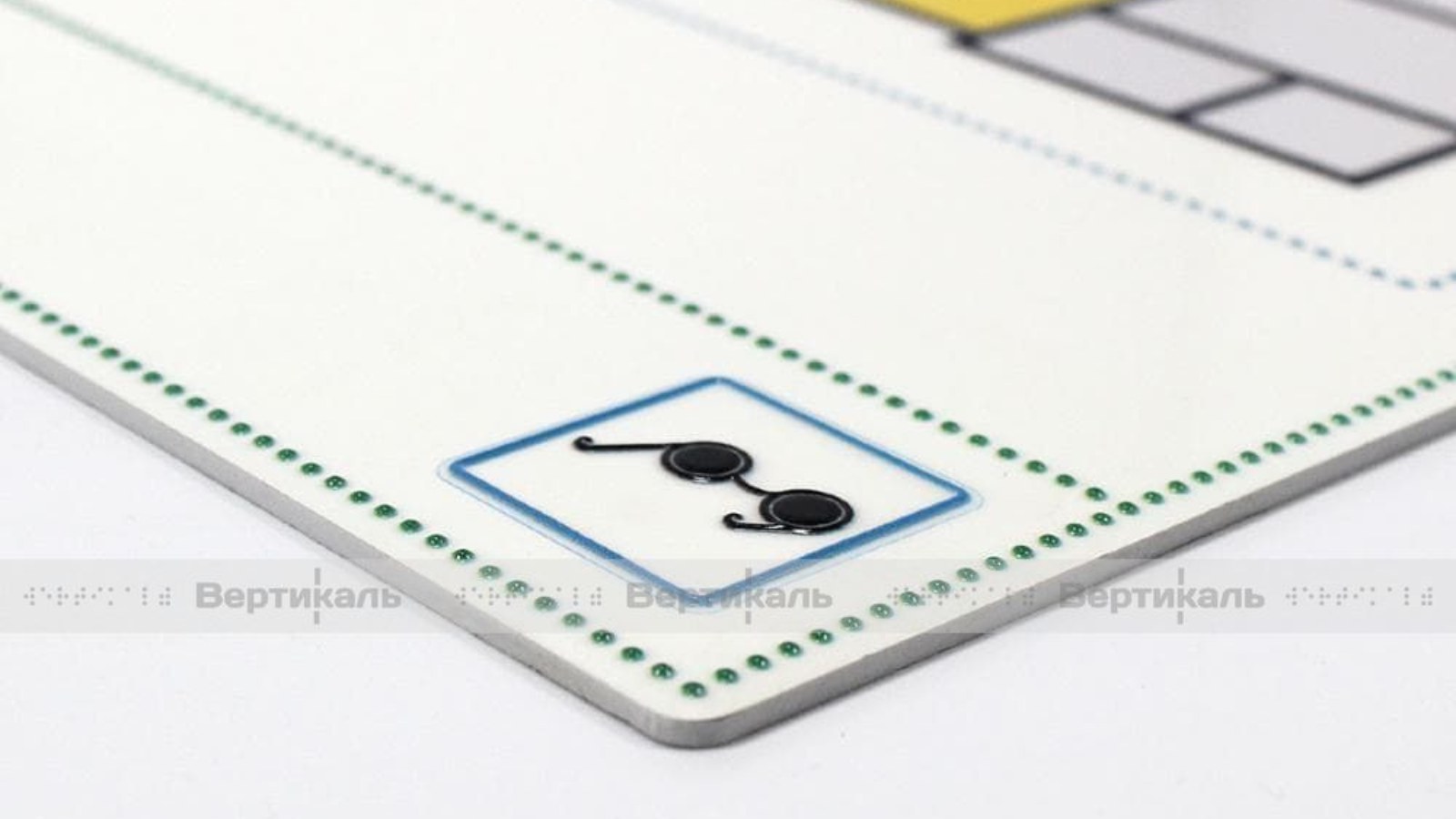

В левом верхнем углу тактильного указателя располагается значок незрячего человека.
В правом верхнем углу тактильного указателя располагается значок информации, представленной тактильным способом.
Схематичный план помещения выполняется визуальным и тактильным способом.
Также на мнемосхему наносятся и другие специальные условные обозначения, дублиющиеся шрифтом по системе Брайля.
Ориентироваться с помощью тактильной мнемосхемы несложно, так как ее устанавливают в месте начала движения (например, на входе в здание) с правой стороны, учитывая удобную для использования слабовидящим или незрячим человеком высоту, равную 1,2-1,6 м от уровня пола.
Ситуационная помощь при использовании мнемосхемы
Принимая во внимание то, что существует вероятность необходимости оказания дополнительной ситуационной помощи людям с инвалидностью по зрению, в тактильную мнемосхему интегрируется кнопка вызова персонала.
В случае, если человек не может самостоятельно сориентироваться в пространстве, то при нажатии на кнопку вызова мнемосхемы ему будет предоставлена помощь в лице сотрудника учреждения.
Инструкция по уходу за тактильной мнемосхемой
Тактильная мнемосхема изготавливается из материалов, устойчивых к обработке поверхности изделия мыльными растворами и дезинфицирующими средствами. Но не следует мыть тифлотехническое средство агрессивными чистящими веществами, чтобы не поцарапать поверхность частицами абразивного материала.
